数码管显示电压电路图（一）

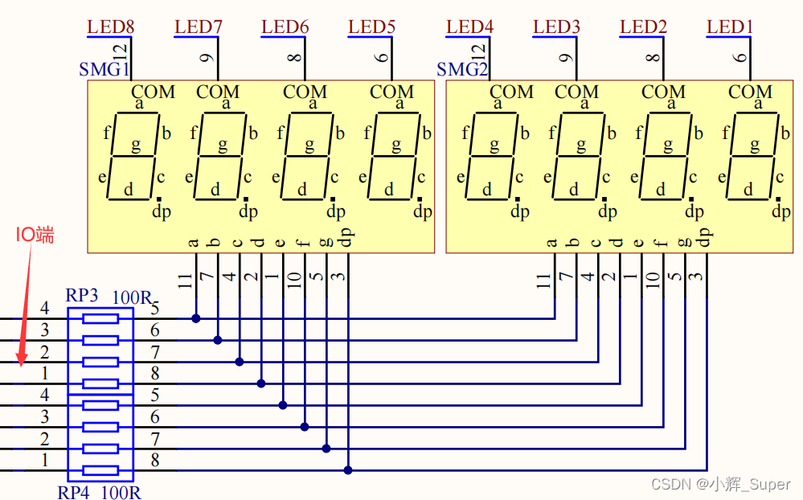

预置电压显示电路如图4 所示。本设计选用译码驱动器，用来驱动LED 数码管 显示预置电压，分别由单片机P2.0～P2.7 接口控制。LED 共阴极控制端由P1.4~P1.6 接口 控制，并用三极管8050 来控制LED 的显示。

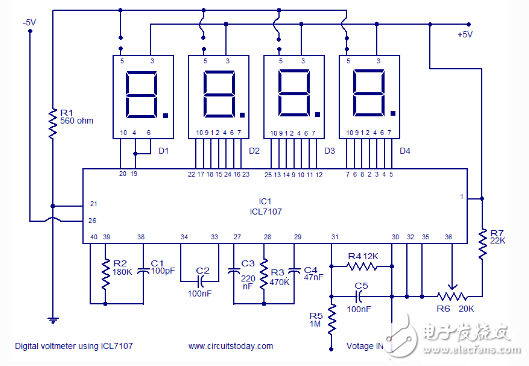

数码管显示电压电路图（二） 使用数字电压表电路图
测得的电压转换成数字相当于，由IC内部的ADC，那么这个数字相当于解码七段格式，然后显示。在使用的ADC是双积分型ADC。我们的ADC内部发生的过程，可以表述为如下。对于一个固定的时间内要测得的电压是综合获得的积分器输出一个斜坡。已知的参考电压的极性相反，是应用集成的输入，并允许坡道，直到积分器的输出变为零。为负斜率达到零所需的时间测量IC的时钟周期，这将是成正比的电压下测量。在简单的话，输入电压是相对于内部参考电压和数字格式转换的结果是。
电阻R2和C1用于IC的内部时钟频率设置。电容C2中的内部参考电压的波动和增加.R4控制范围内的电压表的稳定 。最右侧3显示器连接数码管显示电压电路图大全（六款数码管显示电压电路原理图详解），使他们能够显示所有的数字。最左边的显示连接，它可以显示为“1”和“ - ”。PIN5（点）的连接到地面，只有第三个显示其位置需要改变，当你改变的范围通过改变R4的电压表。（R4 = 1.2K为0 - 20V的范围内，R4 = 12K提供0 - 200V范围内） 。
电路图
注意事项
质量好的印刷电路板组装的电路。该电路可从A + / _5V的双电源供电。校正电路，功率高达和短期的输入端子。然后调整R6，使显示屏显示0V。是CMOS器件，静电非常敏感。应尽量避免接触IC管脚用裸露的双手。七段显示器必须由共阳极型。
数码管显示电压电路图（三） 数字电压表电路图
安装电压表头时的一些要点：按照测量＝±199.9mV 来说明。
1.辨认引脚：芯片的第一脚，是正放芯片，面对型号字符，然后，在芯片的左下方为第一脚。
也可以把芯片的缺口朝左放置，左下角也就是第一脚了。
许多厂家会在第一脚旁边打上一个小圆点作为标记。
知道了第一脚之后，按照反时针方向去走，依次是第 2 至第 40 引脚。（1 脚与 40 脚遥遥相对）。
2.牢记关键点的电压：芯片第一脚是供电，正确电压是 DC5V 。第 36 脚是基准电压，正确数值是 100mV，第 26 引脚是负电源引脚，正确电压数值是负的，在 －3V 至 －5V 都认为正常，但是不能是正电压，也不能是零电压。芯片第 31 引脚是信号输入引脚，可以输入 ±199.9mV 的电压。在一开始，可以把它接地，造成“0”信号输入，以方便测试。
3.注意芯片 27，28，29 引脚的元件数值，它们是 0.22uF，47K，0.47uF 阻容网络，这三个元件属于芯片工作的积分网络，不能使用磁片电容。芯片的 33 和 34 脚接的 104 电容也不能使用磁片电容。
4.注意接地引脚：芯片的电源地是 21 脚，模拟地是 32 脚，信号地是 30 脚，基准地是 35 脚，通常使用情况下，这 4 个引脚都接地，在一些有特殊要求的应用中（例如测量电阻或者比例测量），30 脚或 35 脚就可能不接地而是按照需要接到其他电压上。－－ 本文不讨论特殊要求应用。
5.负电压产生电路：负电压电源可以从电路外部直接使用 7905 等芯片来提供，但是这要求供电需要正负电源，通常采用简单方法，利用一个 +5V 供电就可以解决问题。比较常用的方法是利用 或者 NE555 等电路来得到，这样需要增加硬件成本。我们常用一只 NPN 三极管，两只电阻，一个电感来进行信号放大，把芯片 38 脚的振荡信号串接一个 20K －56K 的电阻连接到三极管“B”极，在三极管“C”极串接一个电阻（为了保护）和一个电感（提高交流放大倍数），在正常工作时，三极管的“C”极电压为 2.4V － 2.8V 为最好。这样，在三极管的“C”极有放大的交流信号，把这个信号通过 2 只 4u7 电容和 2 支 二极管，构成倍压整流电路，可以得到负电压供给 的 26 脚使用。这个电压，最好是在 －3.2V 到 －4.2V 之间。
6.如果上面的所有连接和电压数值都是正常的，也没有“短路”或者“开路”故障，那么，电路就应该可以正常工作了。利用一个电位器和指针万用表的电阻 X1 档，我们可以分别调整出 50mV，100mV，190 mV 三种电压来，把它们依次输入到 的第 31 脚，数码管应该对应分别显示 50.0，100.0，190.0 的数值，允许有 2 －3 个字的误差。如果差别太大，可以微调一下 36 脚的电压。
7.比例读数：把 31 脚与 36 脚短路，就是把基准电压作为信号输入到芯片的信号端，这时候，数码管显示的数值最好是 100.0 ，通常在 99.7 － 100.3 之间，越接近 100.0 越好。这个测试是看看芯片的比例读数转换情况，与基准电压具体是多少 mV 无关，也无法在外部进行调整这个读数。如果差的太多，就需要更换芯片了。
8. 也经常使用在 ±1.999V 量程，这时候怎么用数码管显示电压怎么用数码管显示电压，芯片 27，28，29 引脚的元件数值，更换为 0.22uF，470K，0.047uF 阻容网络，并且把 36 脚基准调整到 1.000V 就可以使用在±1.999V 量程了。
9.这种数字电压表头，被广泛应用在许多测量场合，它是进行模拟－数字转换的最基本，最简单而又最低价位的一个方法，是作为数字化测量的一种最基本的技能。

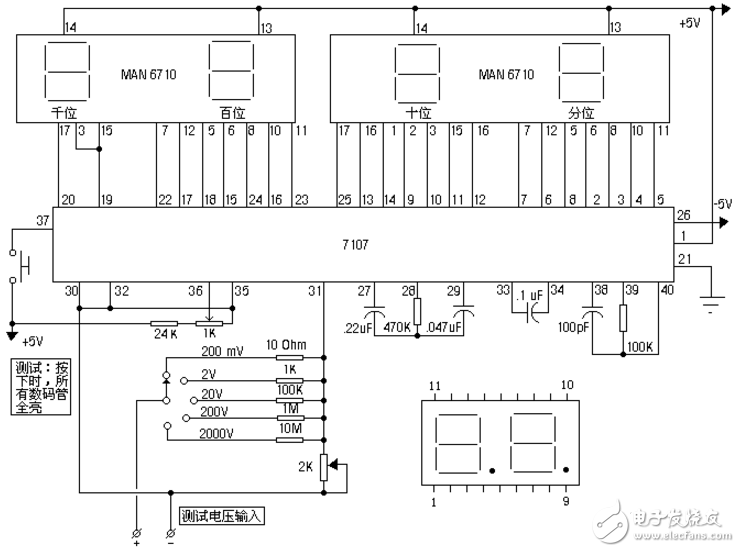

是一块应用非常广泛的集成电路。它包含3 1/2位数字A/D转换器，可直接驱动LED数码管，内部设有参考电压、独立模拟开关、逻辑控制、显示驱动、自动调零功能等。这里我们介绍一种她的典型应用电路--数字电压表的制作。其电路如附图。
制作时，数字显示用的数码管为共阳型，2K可调电阻最好选用多圈电阻，分压电阻选用误差较小的金属膜电阻，其它器件选用正品即可。该电路稍加改造，还可演变出很多电路，如数显电流表、数显温度计等。
数码管显示电压电路图（四）

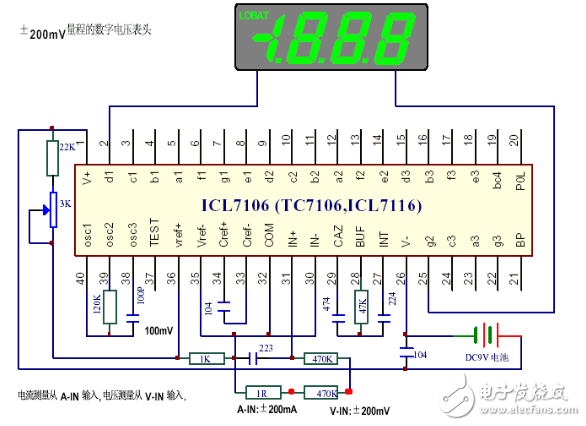

数字电压表（数字面板表）是当前电子、电工、仪器、仪表和测量领域大量使用的一种基本测量工具有关数字电压表的书籍和应用已经非常普及了。这里展示的一份由 A/D 转换电路组成的数字电压表（数字面板表）电路，就是一款最通用和最基本的电路。
与 相似的是 ，前者使用 LCD 液晶显示，后者则是驱动 LED 数码管作为显示，除此之外，两者的应用基本是相通的。
电路图中，仅仅使用一只 DC9V 电池，数字电压表就可以正常使用了。按照图示的元器件数值，该表头量程范围是±200.0mV。当需要测量 ±200mV 的电压时，信号从 V-IN 端输入，当需要测量 ±200mA 的电流时，信号从 A-IN 端输入，不需要加接任何转换开关，就可以得到两种测量内容。
数码管显示电压电路图（五）

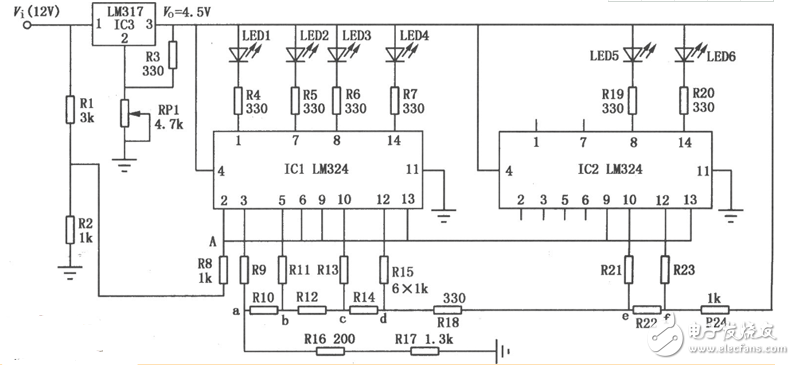

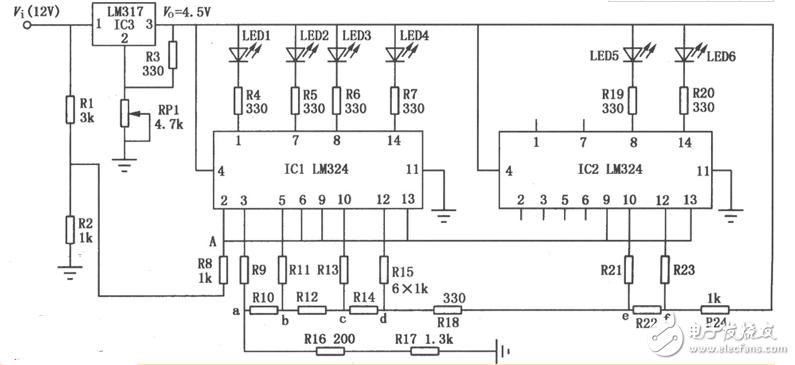

本电路主要由6只发光二极管、2只集成电路及一些电阻组成，可根据发光二极管点亮的多少来显示汽车、摩托车或电动自行车蓄电池的电压值，使用起来十分方便。
数码管显示电压电路图（六）
在TFT液晶屏驱动电路供电中怎么用数码管显示电压，VGH电压和VGL电压担负着开通TFT（薄膜场效应管）对电容充电（修正电容两端电压）和关闭TFT，使电容电压保持（一场周期时间）的作用。如果此VGH和VGL电压出现问题，电压丢失或者电压幅度变化，都会引起图像故障而且故障现象繁多。由于产生VGH和VGL电压的电路较为特殊，元件较多、电压相互牵制影响，所以是故障率较高的部位，也是维修的重点。

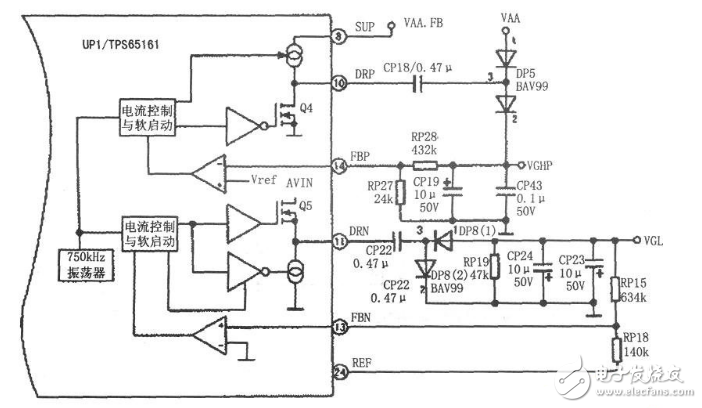

下图所示是集成电路的VGH和VGL电压产生电路原理图。

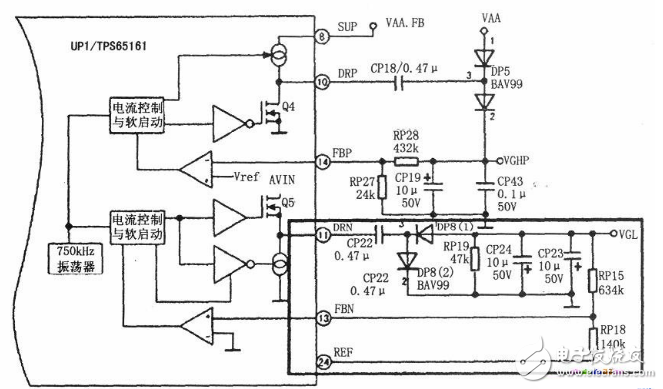

下图所示是VGL电压的产生电路，图中，黑框线内部是VGL电压的产生部分电路，按液晶屏的要求，VGL电压为-5～-6V左右。
在粗黑框线内部的元器件CP22、DP8（1）、DP8（2）、CP24等组成了一个“负压半波整流电路”。（11）脚输出幅度为5V左右的方波开关信号，加到“负压半波整流电路”的CP22电容上。这个电压经DP8 （1）对CP24进行“上正、下负”的充电数码管显示电压电路图大全（六款数码管显示电压电路原理图详解），输出约-5V“上负、下正”的VGL电压。
