全面解析数码管的工作原理与使用方法
数码管，这一在嵌入式开发中常用的模块，其工作原理及使用方法一直是开发者们关注的焦点。本文旨在通过详尽的解析，帮助读者更好地理解数码管的工作原理和使用方法。

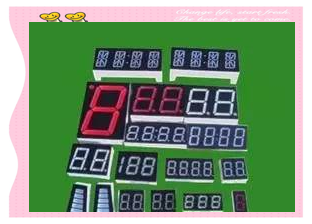

数码管，本质上是一种半导体发光器件，其核心部件是发光二极管。根据发光二极管的数量，数码管可分为四位、多位及单位数码管，它们的电气原理是相通的。此外，数码管还可按段数划分为七段数码管和八段数码管，其中八段数码管比七段数码管多出一个用于显示小数点的发光二极管单元。在连接方式上，数码管又可分为共阳极和共阴极两种类型。

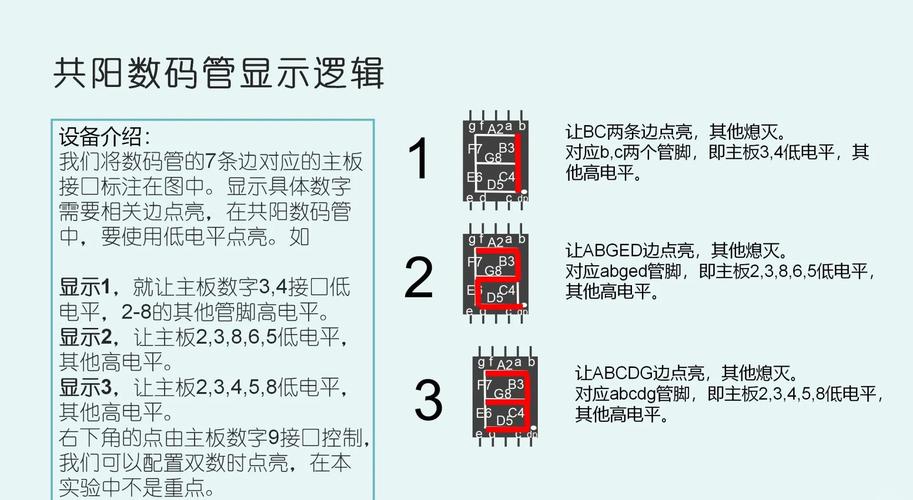

共阳数码管的特点是其所有发光二极管的阳极都连接在一起，形成公共阳极。在使用时，需要将公共阳极接到+5V电压上。当某一字段的阴极为低电平时，该字段就会点亮；而当阴极为高电平时，字段则不亮。相反，共阴数码管的所有发光二极管的阴极都连接在一起全面解析数码管的工作原理与使用方法，形成公共阴极。其公共阴极通常接地线GND。当某一字段的阳极为高电平时，该字段会点亮；而当阳极为低电平时，字段则不亮。
通过这些详细的工作原理解析，读者可以更清晰地理解数码管是如何通过控制电流来显示数字和字符的。同时，这些信息也将为读者在实际应用中更好地使用数码管提供有力的支持。
2 电气特性

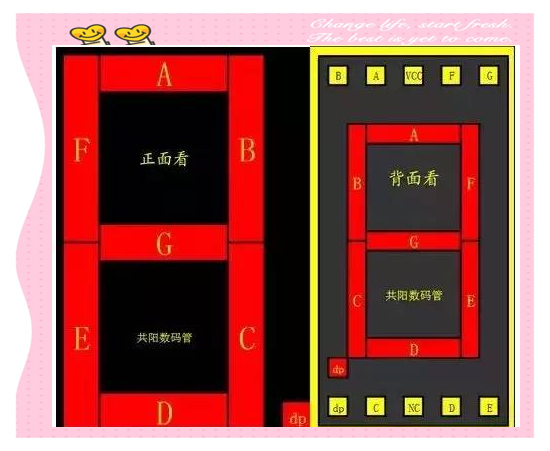

单位数码管包含十个管脚，其中八根管脚用于驱动a、b、c、d、e、f以及dp这八个发光二极管（具体原理已在文中介绍）。而3和8这两个管脚则作为公共COM脚，它们相互连接且功能相同，可以任意连接其中一根。为了更直观地展示这一特性，我们提供了相应的示意图。
3 驱动方式
静态驱动，也被称为直流驱动，是指每个数码管的每一个段码都由一个单片机的I/O端口来直接驱动，或者通过BCD码二-十进制译码器进行译码后驱动。这种方式的优点在于编程简单且显示亮度高，但缺点是占用I/O端口较多。例如，要驱动五个数码管进行静态显示怎么用数码管显示电压，就需要40根I/O端口（5个数码管，每个数码管8个段），而一般的89S51单片机只有32个可用的I/O端口，因此在实际应用中，可能需要增加译码驱动器，从而增加了硬件电路的复杂性。
动态驱动则是数码管显示中另一种常用的驱动方式。它通过将所有数码管的8个显示笔划“a,b,c,d,e,f,g,dp”的同名端连接在一起，并为每个数码管的公共极COM增加位选通控制电路来实现。这种驱动方式下，每位数码管的点亮时间为1～2ms。利用人的视觉暂留现象和发光二极管的余辉效应，即使各位数码管并非同时点亮全面解析数码管的工作原理与使用方法，也能给出一组稳定的显示数据，从而实现了与静态显示相同的效果。动态驱动不仅节省了大量的I/O端口，还降低了功耗。
接下来，我们将通过一个四位数码管的动态驱动显示实例来详细讲解这种驱动方式的具体实现。首先，让我们看一下接线引脚图。
接下来，我们将使用51单片机来实现一个目标：通过编写C语言程序，将编译后的代码下载到单片机中，以使四位数码管依次显示数字4。
首先，我们需要定义一些基础数据类型和端口。其中，sbit用于定义单片机的位选控制端口，而uchar code则用于定义数码管段选编码数组。此外，我们还需要编写一个延时函数，以确保数码管能够依次显示各个数字。
在主函数中怎么用数码管显示电压，我们使用一个无限循环来不断更新数码管的显示。在每次循环中，我们首先通过位选控制端口选中要显示的数码管怎么用数码管显示电压，然后通过I/O口向其发送相应的段选编码。接着，我们调用延时函数来保持该数码管的显示一段时间。在这段时间内，我们会将其他数码管的位选控制端口设置为无效，以确保只有选中的数码管是亮的。然后，我们会重复这个过程，依次点亮其他数码管。
值得注意的是，在实际应用中，我们还需要考虑数码管的亮度和锁存器的问题。亮度是数码管显示效果的重要因素，而锁存器则用于确保数据的稳定性。在编写程序时，我们需要根据具体的硬件电路和需求来合理配置这些参数。
一般来说，静态驱动的数码管亮度高于动态驱动，但不影响其使用效果。为了获得更佳的显示效果，实际使用中常与锁存器如结合，以存储先前状态数据直至新数据覆盖。在51单片机应用开发中，数码管相较于LCD液晶，编程更为简便，显示样式多样，尽管其亮度不及LCD，但这正是数码管的优势所在。对于简单的计数显示需求，数码管无疑是首选。
使用数码管时需注意，其基本构成是发光二极管，因此通过电流仅有几毫安。在接5V直流电源进行测试时，务必串联一个数十千欧的电阻，以防止过流烧毁。同时，使用万用表的电阻档即可轻松点亮数码管，进一步印证了其电流之小。
